Valvole a sfera Trunnion

L’utilizzo di valvole a sfera Trunnion è consigliato per qualsiasi classe di pressione, ed essendo particolarmente performante, garantisce tenute durature nel tempo.

Essendo la sfera imperniata e lo stelo guidato da boccole con elevato carico di resistenza, è particolarmente indicata per la movimentazione mediante attuatori.

Il funzionamento della valvola è sempre on-off con movimento di 90°.

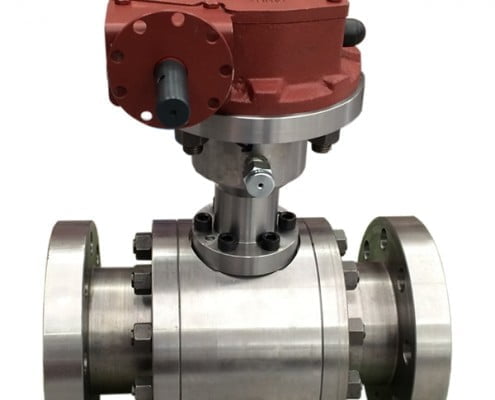

L’azionamento manuale prevede l’utilizzo di leve o riduttori a seconda della coppia della valvola.

La tenuta è garantita dall’effetto pistone che agisce sul seggio spingendolo contro la sfera, una volta che la valvola è stata pressurizzata; le molle di pre-carico garantiscono l’innesco della tenuta.

La valvola a sfera Trunnion è seal relievig, ossia rilascia la pressione in linea qualora all’interno della cavità corpo ci fosse un’innalzamento anomalo della stessa.

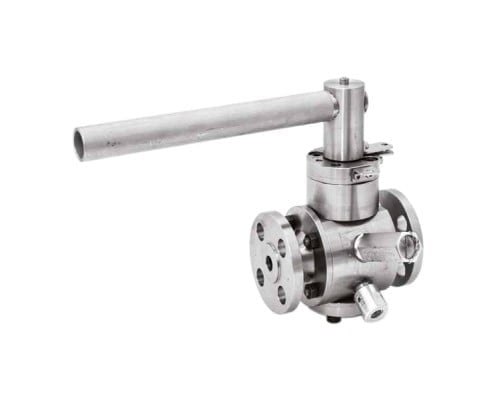

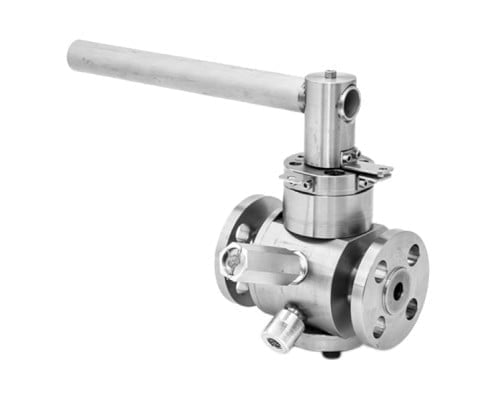

È possibile realizzare anche una tenuta seggio double piston che garantisce una tenuta del secondo seggio qualora il primo dovesse perdere, per questa applicazione è necessaria una over-pressure self relieving valve da installare a centro corpo.

È possibile inoltre fornire la tenuta seggio sfera metal to metal, ideale per alte temperature e fluidi grezzi non filtrati che altrimenti danneggerebbero le tenute soffici.

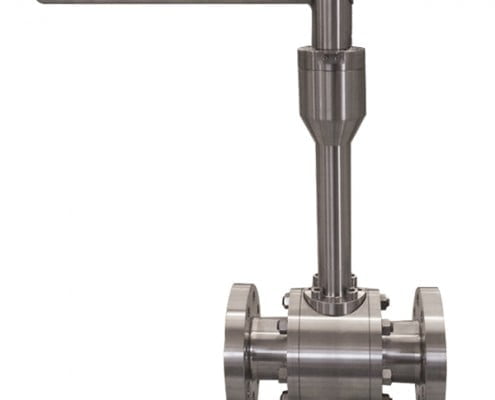

Le valvole a sfera Trunnion trovano impiego nel settore petrolchimico per molteplici applicazioni come alta e bassa temperatura, temperatura ambiente, criogenia, fluidi corrosivi, alte pressioni.

Queste valvole possono essere installate in diverse configurazioni, purché chiaramente definite dal cliente; per esempio possono essere interrate e rese manovrabili con delle estensioni.

I materiali di realizzazione sono tutti gli acciai richiesti dal cliente e definiti nei data sheet forniti in fase di offerta.

Le valvole a sfera Trunnion prodotte da Etiovalves possono disporre delle seguenti certificazioni:

  • ISO (International Organization for standardization)
  • PED (Pressure Equipment Directive)
  • ATEX (ATmosphères ed EXplosibles)

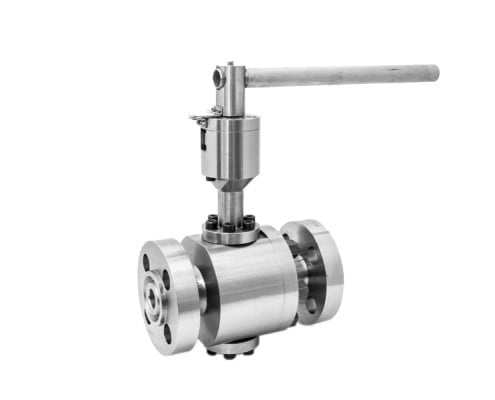

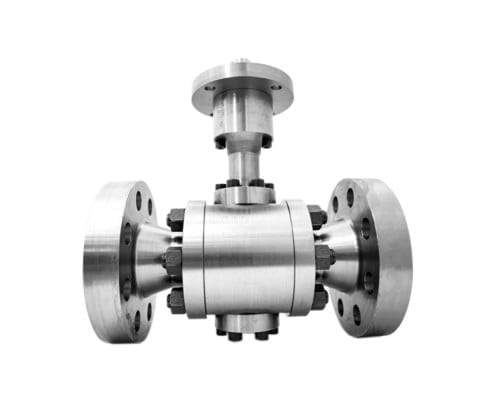

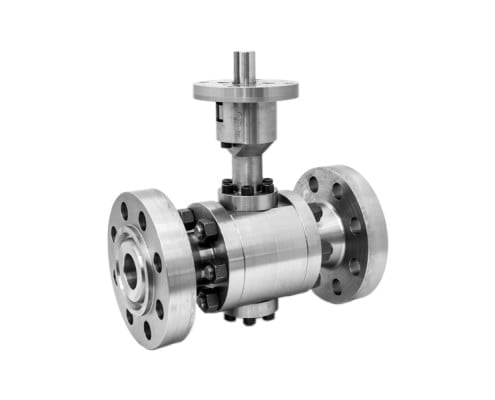

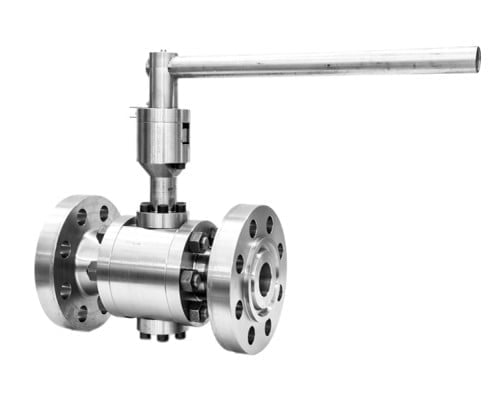

Trunnion side entry

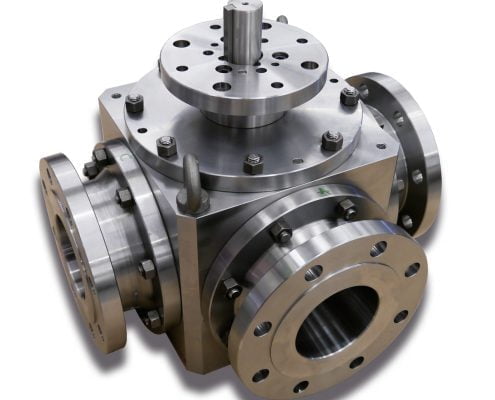

Trunnion 3 way

Trunnion top entry
